검사 기관에 의한 제품 시험 데이터, C 법(침투 침지법), H-2 법(증기 오븐 법), J-2 법(석유계 법) 세로 방향으로 0.6 ~ 1 % 수축한다는 데이터에서 알 수 있듯이, 폴리우레탄 탄성사는 정상적인 상태에서는 증기열, 용제에 의한 팽창 등의 영향으로 수축하는 경향이 있습니다. 이 시나리오에서는 그것과는 반대로 세로 방향으로 성장하는(늘어나는) 현상이 발생하고 있습니다. 소매 단추 구멍의 마무리 부분에서 겉감과 안감이 봉제되어 있기 때문에 안감이 늘어나 끈 상태로 겉감 쪽으로 늘어져 나와 있습니다. 또한 제조업체 측에서는 '고온의 다리미로 원단을 늘리면서 마무리 했을 가능성' 을 지적하고 있습니다만, 소매 상태를 보면, 다리미로 이렇게 부분적으로 고정되어 있는 안감과 겉감을 서로 다른 치수로 '늘리면서 마무리한다' 는 것은 불가능하기 때문에, 해석에 무리가 있다고 생각됩니다. 또한 폴리우레탄 탄성사는, 고온 프레스에서는 일반적으로 수축하는 사례가 많다는 검사 기관의 사례 보고도 있습니다. 이 사례는 폴리우레탄 탄성사의 열화에 따른 이완 현상 아니고는 원인을 생각할 수 없습니다. 폴리우레탄 탄성사의 열화 이완 사고는 최근 증가하는 추세에 있습니다. 이 경우 사용한 지 7 년 이상이 되어 경시적인 가수 분해가 진행되어 탄성이 소실되고 이완되어 원단이 늘어나는 현상을 일으킨 것입니다. 드라이 용제의 침투에 의해서 수지가 열화될 때 단번에 탄성을 소실하고 이완되는 경우가 있습니다.

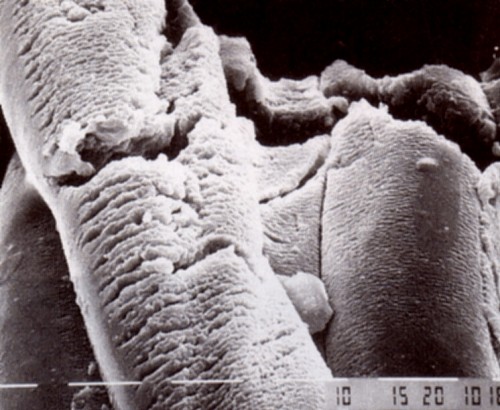

이 사례의 경우, 2004 년 가을 겨울에 제조되어 판매한 것이지만, 열화가 비정상적으로 빨리 일어난 것으로 폴리우레탄 탄성사의 로트상에 잠재적인 문제가 있었던 것이 아닐까 생각됩니다 (사진은 참고 자료 : 도쿄도립산업기술연구소의 열화한 폴리우레탄 탄성사의 전자 현미경 사진).
